Clash Detection em Projetos BIM

Os softwares BIM localizam automaticamente as interferências entre os objetos que compõem um modelo. Esta funcionalidade é conhecida como clash detection.

Os relatórios das interferências localizadas em um modelo BIM em desenvolvimento podem ser extraídos automaticamente e compartilhados com as equipes responsáveis por cada uma das diferentes disciplinas. Alguns softwares oferecem formatos padronizados de listas de interferências que já incluem a imagem do problema e referências da sua localização no modelo. Iss o é bastante útil nos casos de modelos muito extensos ou complexos, em que há muitas repetições de trechos de instalações.

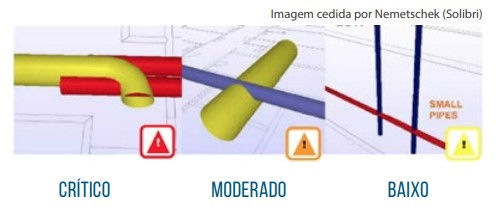

Além da localização automática, algumas soluções também classificam as interferências como leves, moderadas ou críticas. Uma interferência leve seria o caso em que, por exemplo, uma tubulação de pequeno diâmetro interfere em outra também de pequeno diâmetro. Ou seja, seria uma interferência de fácil solução, porque não é muito difícil desviar uma tubulação de pequeno diâmetro, que, na maioria das vezes, pode ser feita utilizando conexões padronizadas. Já a interferência de uma tubulação de grande diâmetro com um componente da estrutura, por exemplo, um pilar ou uma viga estrutural, seria considerada como crítica.

Algumas soluções BIM são capazes ainda de identificar as chamadas interferências funcionais (soft clash). Por exemplo, se no projeto de uma sala de reuniões com recursos multimídia, um projetor para apresentações fixado no teto é posicionado atrás de uma luminária externa, localizada entre ele e a tela de projeção, é detectado um problema. Ou seja, mesmo não ocupando o mesmo lugar no espaço, essa situação se configura em uma interferência que impediria o funcionamento adequado do sistema.

Programação e inserção de ‘regras de verificação’ também podem ser admitidas em algumas soluções BIM. São válidas, por exemplo, para averiguar a consistência da rota de acesso de deficientes físicos às edificações (ou a parte delas) ou ainda para verificar exigências específicas, feitas por códigos sanitários ou de uso e ocupação do solo.

Texto extraído da Coletânea Implementação do BIM para Construtoras e Incorporadoras Volume 1, Fundamentos BIM, elaborado pela Câmara Brasileira da Indústria da Construção - CBIC.
